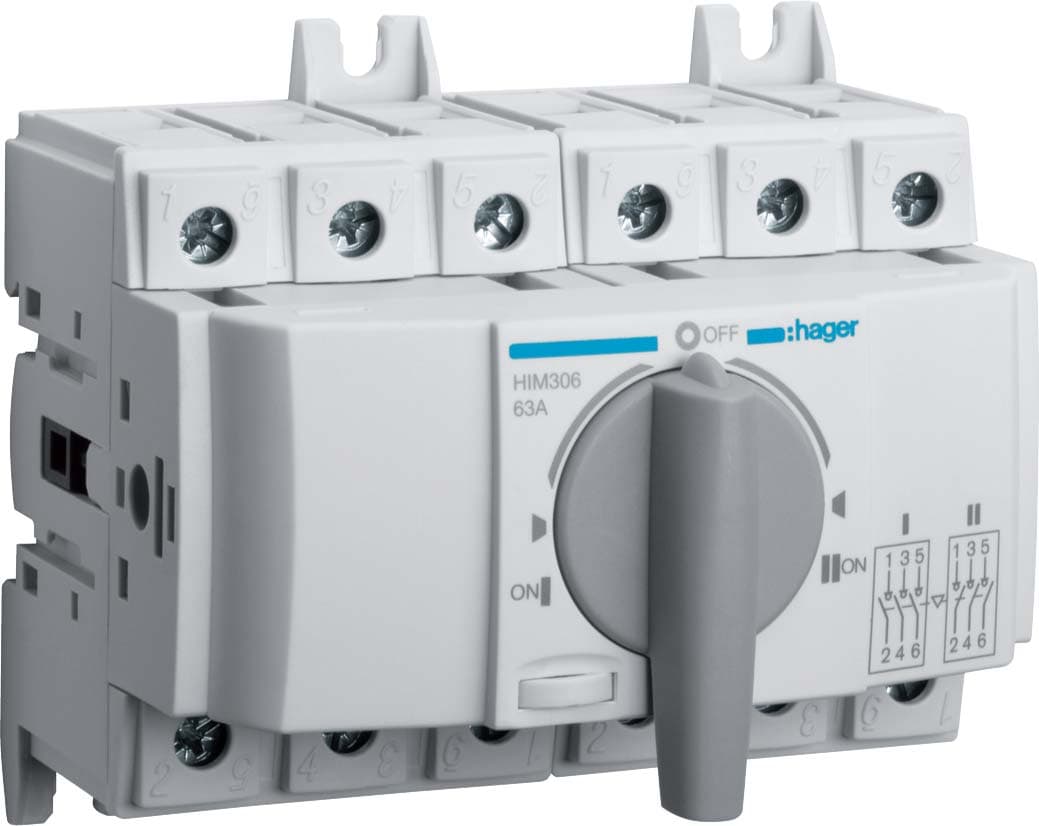

Перемикач трьохпозиційний I-0-II 400/690В, 63А, 3п, 6м

Це трипозиційний модульний перемикач, призначений для перемикання навантаження між двома джерелами живлення (наприклад, між основною мережею та резервним генератором). Його основне застосування - створення систем резервного харчування, де він дозволяє переводити споживачів з основного джерела на резервне (і навпаки) або повністю відключати живлення, використовуючи три положення ручки: основне харчування, відключено (I-0-II) та резервне харчування. Технічні характеристикиНапруга Номінальна робоча напруга змінного струму380 - 415 V Номінальна напруга ізоляції Ui800 V Номінальна імпульсна витримувана напруга Uimp8,000 V Електричний струм Номінальний струм63 A Номінальний струм короткочасної витримки Icw згідно з IEC 609471,50 kA Номінальний умовний короткозамикальний струм Icc з плавкими запобіжниками типу gL-gG50 kA Потужність Номінальна робоча потужність за 400 В AC AC141,000 W Загальна розсіювана потужність під номінальним струмом4,50 W Архітектура Кількість полюсів3 Тип полюса3P Розміри Висота93,5 mm Ширина105 mm Глибина110 mm Безпека Клас захисту від проникнення (IP)IP20 Ємність Кільксть модулів6 Частота Частота50 - 60 Hz Умови використання Робоча температура-20 - 70 °C Під’єднання Поперечний переріз гнучкого провідника2.5 - 35 mm² Поперечний переріз жорсткого провідника2.5 - 35 mm²
