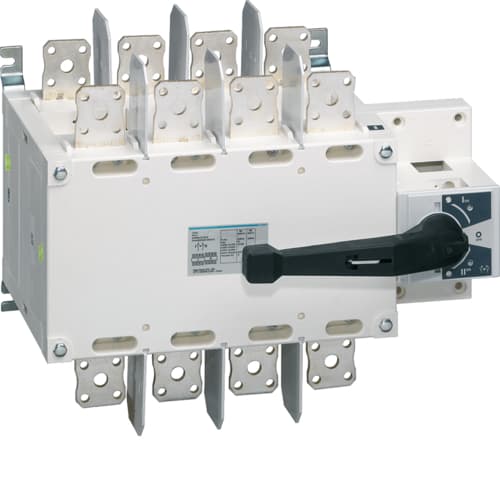

Перемикач трьохпозиційний I-0-II, 800А, 4п

Архітектура

Тип управління:	Довгий шток
Кількість полюсів:	4 P
Тип полюса:	4 P

Функції

Реверсивний вимикач:

так

Керування та індикатори

Мотор привід інтегрований:

ні

Основні електричні характеристики

Номінальна робоча напруга змінного струму:

380 / 690 V

Напруга

Номінальна напруга ізоляції:	1000 V
Стійкість по відношенню до номінальної імпульсної напруги:	12 kV
Номінальна робоча напруга постійного струму:	260 / 500 V

Електричний струм

Номінальний робочий струм АС21 категорія В:	800 A
Номінальний робочий струм АС22 категорія А:	800 A
Номінальний струм:	800 A
Ток короткого замикання з запобіжниками gI-gG:	50 kA
Встановленна потужність у піковому короткому замиканні:	73500 A
Номінальний короткочасний що витримується струм Icw:	64 kA
Допустимий номінальний струм що витримується менше 1 сек.:	35 kA
Номінальний струм при 65°C згідно IEC 60947:	560 A
Номінальний струм при 70°C згідно IEC 60947:	560 A
Номінальний робочий струм АС21 категорія А:	800 A
Номінальний робочий струм АС22 категорія В:	800 A
Номінальний робочий струм по АС23 катеогрии А:	800 A
Дозволений робочий струм по АС23 катеогрии А:	800 A

Кришка, двері

Можливість блокування:

так

Розміри

Глибина встановленого виробу:	375 mm
Висота встановленого виробу:	321 mm
Ширина встановленого виробу:	466 mm

Підключення

Тип з’єднання:

роз'ем

Обладнання

Моторпривід опціонально:

ні

Стандарти

Стандартний текст:	IEC 60947-3
Європейська директива WEEE:	пов'язаний

Безпека

Захисне виконання ІР:

IP00
